Transformatory rozdzielcze olejowe średniej i dużej mocy do instalacji PV, EV i BESS

Są to transformatory olejowe służące do transformacji energii elektrycznej średniego napięcia (6 kV do 35 kV) na niskie napięcie od 400V do 800V lub z niskiego napięcia na średnie napięcie

Mogą to być transformatory dwuuzwojeniowe lub trójuzwojeniowe. Są to transformatory hermetyczne, w których część aktywna zamknięta jest w szczelnej kadzi wypełnionej całkowicie olejem izolacyjnym. Na specjalne życzenie mogą być wykonane z konserwatorem (jako niehermetyczne). Są przeznaczone do współpracy z instalacjami fotowoltaicznymi (PV), ładowarkami do samochodów elektrycznych (EV) oraz magazynami energii (BESS). Mogą też być wykorzystywane do zasilania trakcji kolejowej.

Parametry

Podstawowe parametry elektryczne:

moc znamionowa w kVA: od 250 do 7000
napięcie znamionowe pierwotne w kV: 6,3 lub 10,5 lub 15.75 lub 21 lub 31,5 lub inne z zakresu 10 kV do 35 kV
napięcie znamionowe wtórne w V: 400, 420, 440, 480, 550, 600, 690, 800
regulacja napięcia w stanie bez-napięciowym: ± 2 x 2,5% lub ± 3 x 2,5%
grupa połączeń: Dyn5, Dyn11, Dyn5yn5, Dyn11yn11, Dd0, Dd0d0, Yd5, Yd5d5
napięcie zwarcia: 4% do 10%
wzmocniony układ izolacyjny
ekran elektrostatyczny pomiędzy uzwojeniami DN i GN (rekomendowany)
sprawność transformatora: zgodne z ECO Dyrektywą UE Tier2 lub indywidualnymi wymaganiami klienta
poziom harmonicznych napięcia THDu: do 20% lub do 40%
zawartość harmonicznych THDi: do 5% lub do 10%
W przypadku zainteresowania innymi parametrami – prosimy o kontakt, chętnie doprecyzujemy szczegóły.

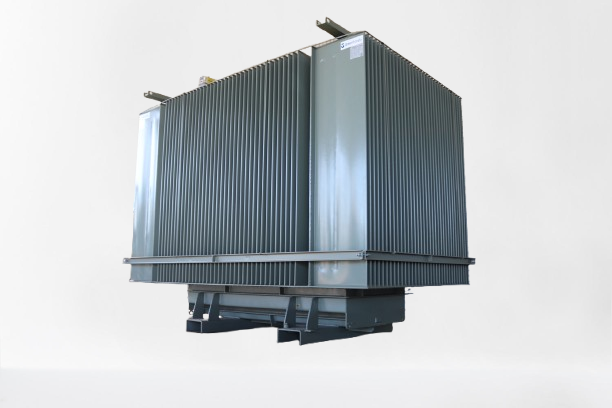

Kadź transformatora o ściankach wykonanych z elastycznych, stalowych fal gwarantuje szczelność i odpowiednie chłodzenie transformatora. W zależności od wymagań naszych klientów wykonujemy zabezpieczenia antykorozyjne/powłoki ochronne, gwarantując odporność i trwałość dla produktów pracujących nawet w najtrudniejszych warunkach.

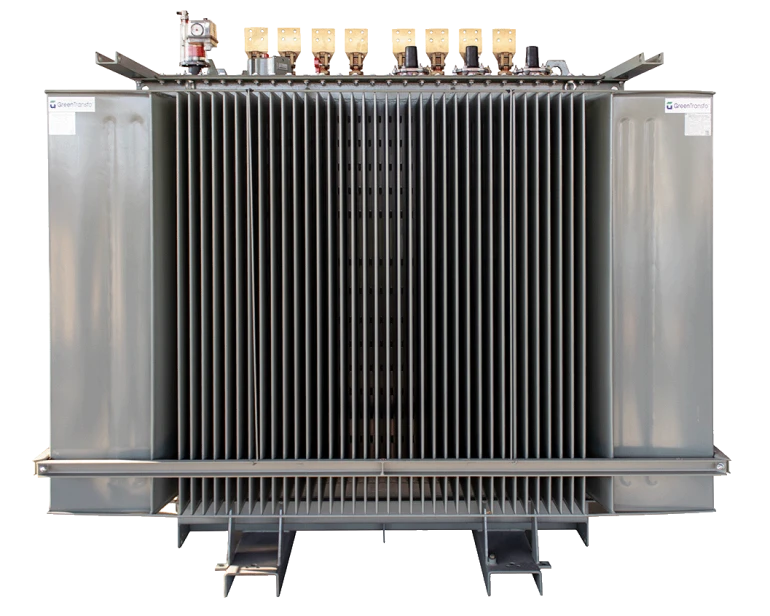

Na pokrywie transformatora umieszczone są izolatory przepustowe GN i DN, wlew oleju, głowica przełącznika zaczepów i inne wyposażenie uzgodnione z Klientem.

Najczęściej jako płyn izolacyjny stosuje się olej mineralny – olej mineralny może być inhibitowany lub nieinhibitowany. Jako płyn izolacyjny może też być zastosowany biodegradowalny olej roślinny, który stanowi mieszaninę estrów kwasów tłuszczowych pochodzenia roślinnego, lub płyn z estrów kwasów tłuszczowych wytwarzanych syntetycznie.
