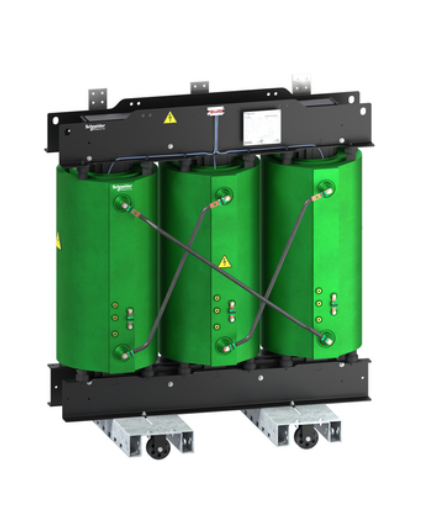

Transformatory rozdzielcze suche żywiczne typu Trihal (na licencji Schneider Electric)

Trihal to transformator żywiczny klasy premium wykonany w technologii próżniowej. Służy do transformacji energii elektrycznej średniego napięcia (6 kV do 35 kV) na niskie napięcie (400 do 420).

Brak oleju lub innego płynu izolacyjnego sprawia, że są one praktycznie niepalne, co pozwala instalować je blisko odbiorników energii. Szczególnie dobrze sprawdzają się do zasilania zakładów przemysłowych, dużych sklepów i wysokich budynków. Są przeznaczone głównie do instalacji wnętrzowych.

Parametry

Podstawowe parametry elektryczne:

Moc znamionowa w kVA: 250, 400, 630, 800 1000, 1250, 1600, 2000, 2500, 3150 lub większa do 6000 na specjalne zamówienie
Napięcie znamionowe pierwotne w kV: 6,3 lub 10,5 lub 15.75 lub 21 lub 31,5 lub inne z zakresu 6 kV do 35 kV
Napięcie znamionowe wtórne w V: 400, 410, 420
Regulacja napięcia w stanie bez-napięciowym: ± 2 x 2,5%
Grupa połączeń: Dyn5, Dyn11
Napięcie zwarcia: 6%
Straty biegu jałowego i obciążeniowe: zgodne z ECO Dyrektywą UE Tier2 lub indywidualnymi wymaganiami klienta
Klasa środowiskowa E4 C4 F1
Klasa temperaturowa izolacji F
W przypadku zainteresowania innymi parametrami – prosimy o kontakt, chętnie doprecyzujemy szczegóły.

Transformatory rozdzielcze suche żywiczne

Transformatory żywiczne Trihal - klasa premium

Cechy charakterystyczne transformatorów TRIHAL:

bardzo wysoka odporność na warunki środowiskowe – klasa środowiskowa E4 C4 F1,
uzwojenia wykonane z aluminium lub miedzi według unikalnej technologii opracowanej przez Schneider Electric (związany z nią system zalewania próżniowego żywicą epoksydową zapewnia jednolitą i zwartą strukturę cewek),
cewki GN wzmacniane mechanicznie w procesie produkcji poprzez dodanie specjalnych siatek i mat z włókna szklanego,
solidna konstrukcja mechaniczna,
transformatory są praktycznie bezawaryjne.

Transformatory mogą być dostarczane bez obudowy (stopień ochrony IP00) lub w obudowach o stopniach ochrony IP20, IP21 lub IP31. Mogą być również wyposażone w zestawy wentylatorów, pozwalające czasowo przeciążać je do 140% mocy znamionowej.

Transformatory żywiczne TRIHAL (na licencji Schneider Electric)

Uzwojenia górnego napięcia tych transformatorów wykonywane są metodą próżniową. Uzwojenia nawijane są drutem okrągłym techniką „random” lub folią techniką warstwowo-cewkową. Cewki wykonane tą techniką zamyka się w formach i zalewa pod próżnią żywicą epoksydową. Transformatory w tej technologii mogą być stosowane we wszystkich typowych zastosowaniach.
