Transformatory rozdzielcze suche żywiczne

Są to transformatory suche rozdzielcze służące do transformacji energii elektrycznej średniego napięcia (6 kV do 35 kV) na niskie napięcie (400 do 420). Główną izolację w tych transformatorach stanowi powietrze.

Brak oleju lub innego płynu izolacyjnego sprawia, że są one praktycznie niepalne, co pozwala instalować je blisko odbiorników energii. Szczególnie dobrze sprawdzają się do zasilania zakładów przemysłowych, dużych sklepów i wysokich budynków. Są przeznaczone głównie do instalacji wnętrzowych.

Parametry

Podstawowe parametry elektryczne:

Moc znamionowa w kVA: 250, 400, 630, 800 1000, 1250, 1600, 2000, 2500, 3150 lub większa do 6000 na specjalne zamówienie
Napięcie znamionowe pierwotne w kV: 6,3 lub 10,5 lub 15.75 lub 21 lub 31,5 lub inne z zakresu 6 kV do 35 kV
Napięcie znamionowe wtórne w V: 400, 410, 420
Regulacja napięcia w stanie bez-napięciowym: ± 2 x 2,5%
Grupa połączeń: Dyn5, Dyn11
Napięcie zwarcia: 6%
Straty biegu jałowego i obciążeniowe: zgodne z ECO Dyrektywą UE Tier2 lub indywidualnymi wymaganiami klienta
Klasa środowiskowa E2 C2 F1
Klasa temperaturowa izolacji F
W przypadku zainteresowania innymi parametrami – prosimy o kontakt, chętnie doprecyzujemy szczegóły.

Transformatory rozdzielcze suche żywiczne

Transformatory suche żywiczne

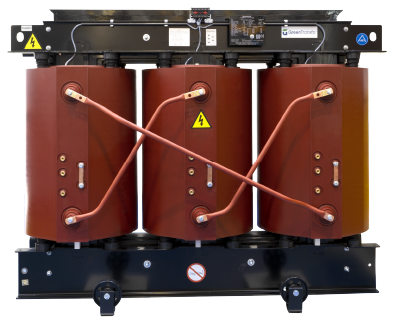

Transformatory suche żywiczne oferujemy w dwóch technologiach wykonania:

Z cewkami GN wykonanymi w technologii bez-próżniowej, gdzie główną izolację uzwojeń stanowi kompozycja rowingowo-żywiczna. Są to transformatory typu RESIGLAS.
Z cewkami GN wykonanymi w technologii próżniowej. Są to transformatory typu RESICAST lub typu TRIHAL (na licencji Schneider Electric).

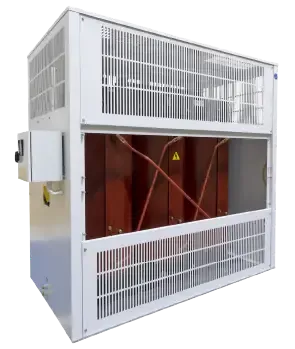

Transformatory mogą być dostarczane bez obudowy (stopień ochrony IP-00) lub w obudowach o stopniach ochrony IP-20, IP-21 lub IP31.

Transformatory mogą być wyposażone w zestawy wentylatorów pozwalających czasowo przeciążać transformatory do 140% ich mocy znamionowej.

Transformatory żywiczne RESIGLAS

Uzwojenia górnego napięcia tych transformatorów wykonywane są jako warstwowe metodą rovingowo-mokrą. Zbudowane są z naprzemiennych warstw przewodów miedzianych lub aluminiowych w izolacji lakierowej kl. H i warstw rovingu (włókna szklanego) przesyconego żywicą epoksydową. Roving stanowi 60% - 70% masy całej kompozycji. Pasma rovingu nakładane są na przemian wzdłużnie i skośnie. Taka struktura tworzy siatkę wzmacniającą i daje niezwykle dużą wytrzymałość mechaniczną całej kompozycji. Dlatego cewki są odporne na pęknięcia przy zmianach temperatury cewek wynikających ze zmiennego obciążania transformatorów. Dlatego transformatory tego typu nadają się szczególnie do zastosowań, gdzie występują duże zmiany obciążeń i duże przeciążenia, np. do układów prostownikowych, do zasilania trakcji tramwajowej lub metra.

Transformatory żywiczne RESICAST oraz TRIHAL (na licencji Schneider Electric)

Uzwojenia górnego napięcia tych transformatorów wykonywane są metodą próżniową. Uzwojenia nawijane są drutem okrągłym techniką „random” lub folią techniką warstwowo-cewkową. Cewki wykonane tą techniką zamyka się w formach i zalewa pod próżnią żywicą epoksydową. Transformatory w tej technologii mogą być stosowane we wszystkich typowych zastosowaniach.
